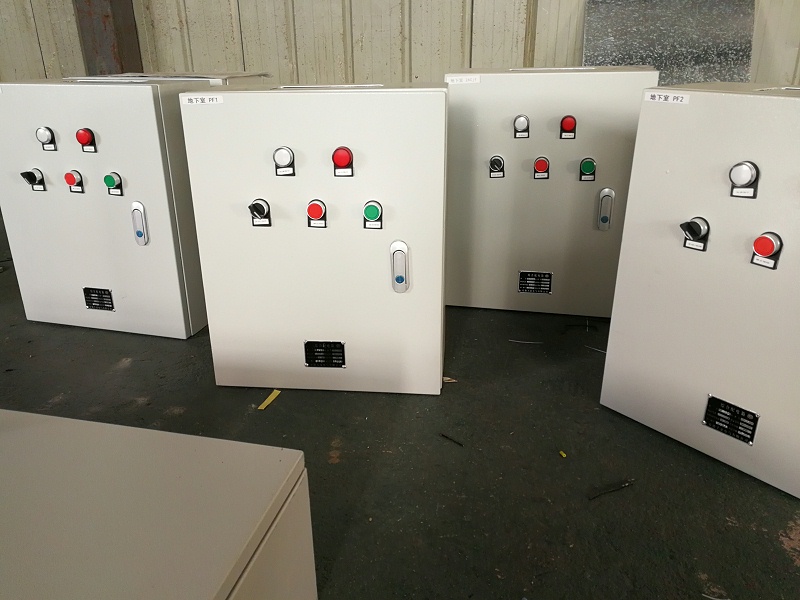

電房發電機低壓配電箱, 元件和連線較多時，線條相互交叉，顯得凌亂。不能作為二次回路的施工圖。展開接線圖 展開接線圖是設計、施工和運行中被廣泛應用的二次接線圖。展開接線圖和原理接線圖是一種接線的兩種形式。它是用來說明二次接線的動作原理，使閱讀者便于了解整個裝置的動作程序和工作原理。展開接線圖的繪制有一定的規律和特點，掌握了這些規則和特點，才能很好地掌握展開接線圖。

               電房發電機低壓配電箱,其規律和特點如下。二次設備按統一規定的圖形符號和文字符號畫出。常用設備的圖形符號和文字符號見附錄1和附錄2。 回路按供給二次設備的各個獨立電源劃分，各回路在圖中分開表示。交流回路以電流互感器或電壓互感器的一個二次繞組作為獨立電源；直流回路以每組熔斷器后引出作為獨立電源。 交流回路分為交流電流回路和交流電壓回路。交流電流回路的電源為電流互感器的二次繞組，包括保護、測量、自動裝置回路等；交流電壓回路的電源為電壓互感器的二次繞組，包括保護、測量、自動裝置、同期回路等。

              電房發電機低壓配電箱,繼電器和接觸器的線圈和觸點、儀表的電流和電壓線圈、控制開關的各對觸點、斷路器和隔離開關的各個輔助觸點，都分開畫在所屬的回路中，同一設備的文字符號必須相同。二次設備的連接次序從左到右，動作順序從上到下，接線圖的右側有相應的文字說明。

             電房發電機低壓配電箱,開關電器的觸點采用開關斷開時的狀態，繼電器的觸點采用線圈不通電時的狀態。應注意的是，繼電器的線圈通電以后，并不一定就會改變線圈不通電時觸點的狀態，只有通過繼電器線圈的電流（或所加的電壓）超過其整定值而使繼電器動作時，觸點的狀態才會轉換。
