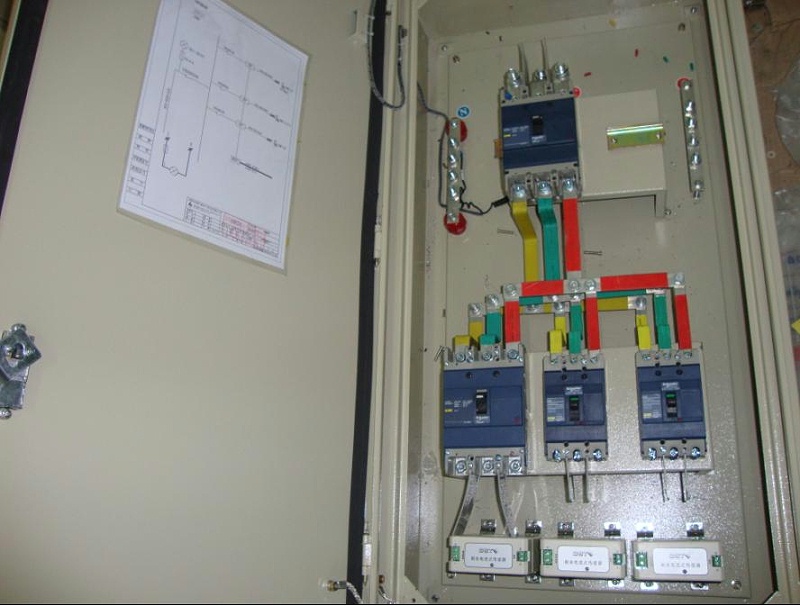

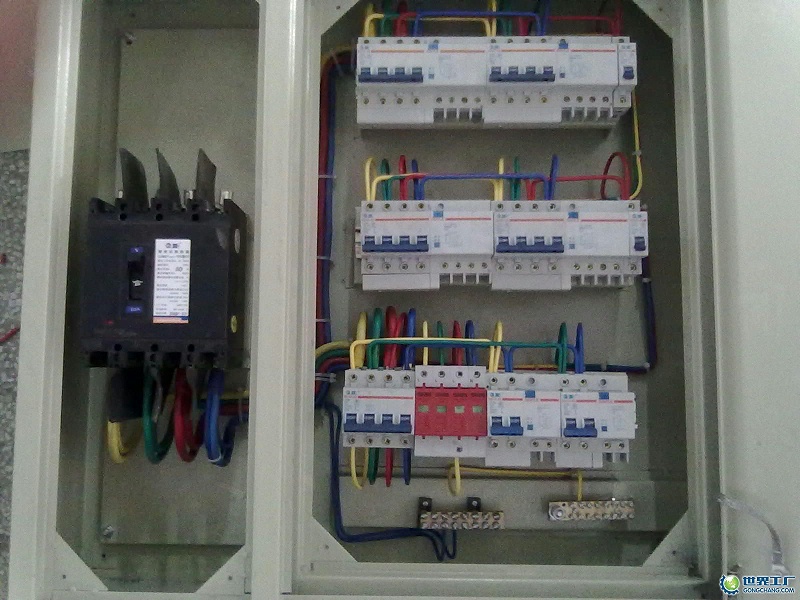

低壓配電箱xl 21, 當線路發生短路故障時，短路電流超過電磁脫扣器的瞬時脫扣整定電流，電磁脫扣器產生足夠大的吸力將銜鐵吸合，通過杠桿推動搭鉤與鎖扣分開，從而切斷電路，實現短路保護。低壓斷路器出廠時，電磁脫扣器的瞬時脫扣整定電流一般整定為10IN（IN為斷路器的額定電流）。 欠壓脫扣器的動作過程與電磁脫扣器恰好相反。需手動分斷電路時，按下分斷按鈕即可。

               低壓配電箱xl 21,DZ10型低壓斷路器。DZ10系列為大電流系列，其額定電流的等級有100 A、250 A、600 A這3種，分斷能力為7～50 kA。在機床電氣系統中常用250 A以下的等級作為電氣控制柜的電源總開關。通常將其裝在控制柜內，將操作手柄伸在外面，露出“分”與“合”的字樣。 DZ10型低壓斷路器可根據需要裝設熱脫扣器（用雙金屬片作過負荷保護）、電磁脫扣器（只作短路保護）和復式脫扣器（可同時實現過負荷保護和短路保護）。 DZ10型低壓斷路器的操作手柄有以下3個位置。

              低壓配電箱xl 21,合閘位置。手柄向上扳，跳鉤被鎖扣扣住，主觸點閉合。自由脫扣位置。跳鉤被釋放（脫扣），手柄自動移至中間，主觸點斷開。分閘和再扣位置。手柄向下扳，主觸點斷開，使跳鉤又被鎖扣扣住，從而完成了“再扣”的動作，為下一次合閘做好了準備。如果斷路器自動跳閘后，不把手柄扳到再扣位置（即分閘位置），就不能直接合閘。 DZ10型低壓斷路器采用鋼片滅弧柵，因為脫扣機構的脫扣速度快，滅弧時間短，一般斷路時間不超過一個周期（0.02 s），斷流能力就比較大。
