關于家用兩個配電箱之間應該怎么連接？這要看這兩個配電箱之間的關系去確認其連接的方式。

兩個配電箱之間連接的關系主要有兩種：一種是并聯連接，另外一種是串聯連接。這兩種不同的連接方式，其連接是完全不一樣的。

【方式一】?jī)蓚€(gè)配電箱并聯連接

所謂家庭內兩個配電箱并聯連接，主要是指在兩個不同配電箱之間是一種并行的關系。

它們是沒有主次之分的，在使用的時候兩個配電箱是獨立的系統，它們互不干擾也互不關聯。所以，我們?cè)谶B接的時候應該考慮其主線的連接，還有就是各個分線的連接。

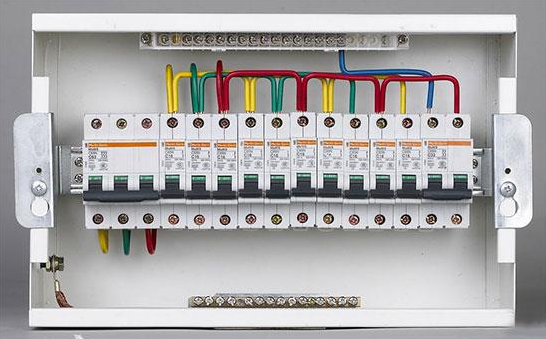

配電箱連接方式：

方式①：

從室外引入的入戶線，常規是有三根線。

這三根電線接到第一個配電箱的上口。這時我們一般都接入了這個配電箱的總閘上口。把三根電線分別接入控制開關的上口接線端子中，還有就是接地的地排中。然后從這個控制開關的上口再引出去兩根線接到另一個配電箱開關的上口。另外要從這里結出去一根地線，和火線和零線并行敷設至另外一個配電箱。總結一下，就是從第一個配電箱內的總開關上口并行接線，完成兩個配電箱連接。

方式②：

接線端子接線。

所謂接線端子接線，就是在第一個配電箱內安裝有一個專用的轉換的接線端子。我們將室外的三根主線，接至接線端子，接線端子的是不受開關控制的。然后同時從接線端子向外引線，接出去的是六根線。其中的三根線接到第一個配電箱內開關的上口，另外的三根線通過線管穿線接到第二個配電箱開關的上口。這樣同樣完成室內兩個配電箱并行連接的方式。

特點分析：

①、并聯連接的兩個配電箱，它們的上口都是由一個總開關控制。所有的用電負荷同樣都是接自這一個總開關。

②、并聯連接的兩個開關之間是沒有主次之分的。任何一個配電箱出現問題，都不會導致另外一個配電箱出現故障。所以不會影響另外的配電箱。也就是出現故障以后，造成的影響范圍比較小。

【方式二】?jī)蓚€(gè)配電箱串聯連接

所謂的家庭那兩個配電箱串聯連接，主要就是指我們家庭那兩個配電箱是有主次之分的。這也就是我們所熟知的分級配電分級保護。

對于配電箱串聯連接時，就需要考慮開關的選擇以及電線的連接。具體的連接方式如下。

連接方式：

①、我們首先還是從室外引入三根電線，這三根電線就是我們家庭的入戶的主線。

②、入戶的三根主線引到我們室內的第一個配電箱內，其中把火線和零線接到總開關上口的接線端子上，地線接入接地排。

③、此時在配電箱內應該還有一個單獨的開關。這時我們要從總開關下口接線，接到這個單獨的開關的上口。這個就是開關第二個配電箱內的連接開關。

④、這時我們從連接開關的下口接出去兩根線。接到第二個配電箱內總開關的上口。同時從第一個配電箱內的地排上接出一根地線接到這個配電箱內。這樣就完完成了兩個配電箱串聯連接的方式。
